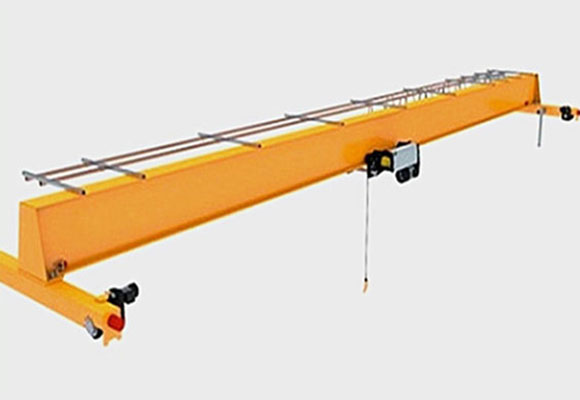

Grua de pont de Girder únicament operada manualment
El model de model SL és una grua pont pont manual, tots els moviments són conduïts a mà, s'utilitza en el lloc que no té font d'alimentació. Aquesta grua pont es caracteritza per ser més raonable ...
Grua de pont de Girder únicament operada manualment
Descripció
El model de model SL és la grua manual manual de la gir, tots els moviments són conduïts a mà, s'utilitza en el lloc que no té font d'alimentació.
Aquesta grua pont es caracteritza per una estructura més raonable i un major acer en la seva totalitat, la biga principal està feta per biga d'acer tipus I-beam o bastidor d'acer, els carros laterals estan fets per biga de secció C.
Aquesta grua pont s'utilitza juntament amb l'elevació de la cadena com un conjunt complet.
La capacitat d'1 tona a 10 tones. L'abast de 5 a 14 m, el grau de treball és A1-A3. Temperatura de treball de -25 a +42 centígrads.
Aquest pont grua està prohibit utilitzar-lo en l'ambient combustible, explosiu o corrosiu.
Especificacions
Capacitat | T | 1 | |||
Span | m | 5 | 9 | 12 | 14 |
Altura d'elevació | m | 3-10 | |||
Velocitat de viatge del carro | m / min | 5.3 | |||
Velocitat de desplaçament de grua | m / min | 5.0 | |||
Pes total | Kg | 650 | 850 | 1090 | 1310 |
Màx. Carrega de rodes | KN | 0,65 | 0,73 | 0,81 | 0,86 |
Dimensió principal (mm) | Span (m) | 5 | 9 | 12 | 14 |
Top de carril fins a grua | H | 520 | |||
Centre de carril per enganxar centre | H4 | 550 | 580 | 610 | 650 |
Distància de base de grua | W | 1200 | 1600 | ||
Ample de la grua | B | 1800 | 2200 | ||
Limitació esquerra del ganxo | S1 | 360 | 380 | 395 | 420 |
Limitació limitada del ganxo | S2 |
Capacitat | T | 2 | |||
Span | m | 5 | 9 | 12 | 14 |
Altura d'elevació | m | 3-10 | |||
Velocitat de viatge del carro | m / min | 5.9 | |||
Velocitat de desplaçament de grua | m / min | 5.0 | |||
Pes total | Kg | 700 | 870 | 1320 | 1550 |
Màx. Carrega de rodes | KN | 1.13 | 1.19 | 1.29 | 1,40 |
Dimensió principal (mm) | Span (m) | 5 | 9 | 12 | 14 |
Top de carril fins a grua | H | 520 | |||
Centre de carril per enganxar centre | H4 | 720 | 750 | 790 | 870 |
Distància de base de grua | W | 1200 | 1600 | ||
Ample de la grua | B | 1800 | 2200 | ||
Limitació esquerra del ganxo | S1 | 400 | 415 | 440 | 490 |
Limitació limitada del ganxo | S2 |
Capacitat | T | 3 | |||
Span | m | 5 | 9 | 12 | 14 |
Altura d'elevació | m | 3-10 | |||
Velocitat de viatge del carro | m / min | 4.7 | |||
Velocitat de desplaçament de grua | m / min | 5.0 | |||
Pes total | Kg | 810 | 1200 | 1460 | 1800 |
Màx. Carrega de rodes | KN | 1.61 | 1,79 | 1,87 | 1,97 |
Dimensió principal (mm) | Span (m) | 5 | 9 | 12 | 14 |
Top de carril fins a grua | H | 520 | |||
Centre de carril per enganxar centre | H4 | 900 | 940 | 980 | 1030 |
Distància de base de grua | W | 1200 | 1600 | ||
Ample de la grua | B | 1800 | 2200 | ||
Limitació esquerra del ganxo | S1 | 460 | 485 | 510 | 540 |
Limitació limitada del ganxo | S2 |
Capacitat | T | 5 | |||
Span | m | 5 | 9 | 12 | 14 |
Altura d'elevació | m | 3-10 | |||
Velocitat de viatge del carro | m / min | 4.7 | |||
Velocitat de desplaçament de grua | m / min | 5.0 | |||
Pes total | Kg | 960 | 1360 | 1730 | 2210 |
Màx. Carrega de rodes | KN | 2.5 | 2,75 | 2,86 | 3.01 |
Dimensió principal (mm) | Span (m) | 5 | 9 | 12 | 14 |
Top de carril fins a grua | H | 600 | |||
Centre de carril per enganxar centre | H4 | 1210 | 1250 | 1300 | 1360 |
Distància de base de grua | W | 1200 | 1600 | ||
Ample de la grua | B | 1800 | 2200 | ||
Limitació esquerra del ganxo | S1 | 520 | 560 | 585 | 625 |
Limitació limitada del ganxo | S2 |
Capacitat | T | 10 | |||
Span | m | 5 | 9 | 12 | 14 |
Altura d'elevació | m | 3-10 | |||
Velocitat de viatge del carro | m / min | 4.2 | |||
Velocitat de desplaçament de grua | m / min | 5.0 | |||
Pes total | Kg | 1420 | 1870 | 2250 | 2830 |
Màx. Carrega de rodes | KN | 4,89 | 5.29 | 5.44 | 5,65 |
Dimensió principal (mm) | Span (m) | 5 | 9 | 12 | 14 |
Top de carril fins a grua | H | 720 | |||
Centre de carril per enganxar centre | H4 | 1390 | 1440 | 1490 | 1550 |
Distància de base de grua | W | 1800 | |||
Ample de la grua | B | 2600 | |||
Limitació esquerra del ganxo | S1 | 555 | 585 | 615 | 650 |
Limitació limitada del ganxo | S2 |
