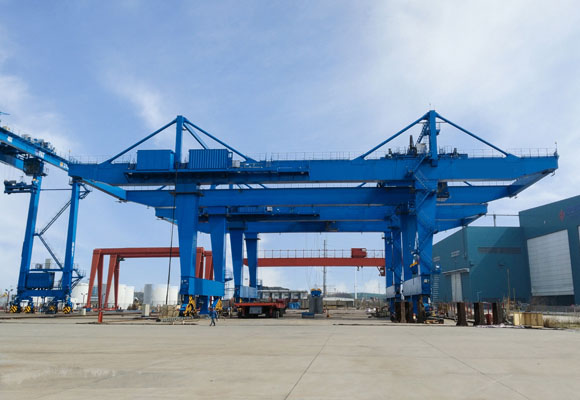

Grua de gantry del contenidor tipus Upper Rail
Gantry Crane Container tipus Upper Rail Descripció 1. Aquesta grua es pot utilitzar en el moll, el pati i l'estació; 2. Utilitzeu un contenidor dedicat que pot elevar els contenidors estàndard de 20 peus, 40 peus i 45 peus; 3. El sistema d'accionament elèctric és una conversió de feqüència de CA digital completa, velocitat de control de PLC ...
Grua de gantry del contenidor tipus Upper Rail
Descripció
1. Aquesta grua es pot utilitzar en moll, pati i estació;
2. Utilitzeu un contenidor dedicat que pot elevar els contenidors estàndard de 20 peus, 40 peus i 45 peus;
3. El sistema d'accionament elèctric és la conversió completa de la freqüència de CA digital, la velocitat de control de PLC, el sistema de gestió intel·ligent i de gestió CMS, l'equip de monitorització en temps real de l'estat d'execució;
4. Pujar la rotació del carro de 270º per facilitar la càrrega i descàrrega;
5. S'adopta un reductor de tres en un per a un llarg recorregut i un mecanisme transversal per facilitar el manteniment;
6. Mesures de seguretat completes: sirena de vent, eix a prova de ruptura, prova de volteig, etc.
Especificació
Carrega puntuable | t | 40.5 | |
Span | m | 22 +/- 8 | |
Altura d'elevació | 12.3 | ||
Deure | A7 | ||
Rota del carretó | 270º | ||
Contenidor | 20 '40' 45 ' | ||
Velocitat | Hoist | m / min | 10/18 |
Carro | 40 | ||
Pòrtic | 45 | ||
Rotació | r / min | 1.35 | |
Limit Dimenstion | L1 | mm | 14500 |
L2 | 1550 | ||
S1 | 9000 | ||
S2 | 7500 | ||
Dimensió principal | H | mm | 23500 |
H1 | 12300 | ||
H2 | 800 | ||
B | 16500 | ||
W | 10500 | ||
K | 8500 | ||
Màx. Carrega de rodes | KN | 280 | |
Poder | KW | 260 | |
Rail de grua recomanat | QU70 | ||
Font d'alimentació | 3-Fase AC 50HZ 380V |
