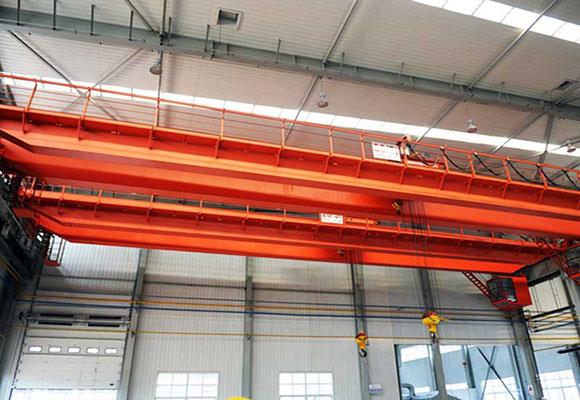

Explosió Prova de pont grua

Detalls del producte

Explosió Prova de pont grua

Descripció

La grua de carro a prova d'explosió de doble feix compleix els estàndards estipulats per GB3836.2-2000 Equip elèctric a prova d'explosió que treballa en el gas explosiu Part 2: Grua a prova de foc. La grua ha obtingut un certificat a prova d'explosió després d'aprovar exàmens per unitats designades pel govern per provar productes a prova d'explosions. Les marques a prova d'explosió són ExdIICT4 respectivament.

Aquest producte és adequat per a zones on l'explosió, la transmissió no és superior a ⅡB o ⅡC i el grup de temperatura d'ignició de gas inflamable o barreja explosiva de vapor i gas no és inferior a T4. Les zones perilloses aplicables són la zona 1 i la zona 2 (consulteu GB3836.1-2000 per obtenir més informació).

Aquest producte es controla generalment a terra, però també es permet el control de la cabina del conductor. El grau de treball és intermedi.

Especificacions

Capacitat	T	5
Span	m	10.5	13.5	16.5	19.5	22.5	25.5	28.5	31.5
Altura d'elevació	m	16m
Velocitat d'elevació	m / min	15.5
Velocitat de viatge del carro	m / min	19.6 (14.6)
Velocitat de desplaçament de grua	m / min	22.3 (12)
Pes total	kg	12700	14200	16100	18600	21000	25400	28500	31400
Màx. Carrega de rodes	KN	72	78	84	92	97	109	117	124
Ferrocarril recomanat	Model	43 kg / m
Potència total del motor	kw	10
Dimensió principal (mm)	Span (m)	10.5	13.5	16.5	19.5	22.5	25.5	28.5	31.5
Top de carril fins a grua	H	1763
Centre de carril per enganxar centre	H4	71
Distància de base de grua	W	3400			3550		5000
Ample de la grua	B	5054			5204		5948
Distància del carril del carro	K	1400
Limitació esquerra del ganxo	S1	800
Limitació limitada del ganxo	S2	1250

Capacitat	T	10
Span	m	10.5	13.5	16.5	19.5	22.5	25.5	28.5	31.5
Altura d'elevació	m	16m
Velocitat d'elevació	m / min	15.5
Velocitat de viatge del carro	m / min	20,5 (14,6)
Velocitat de desplaçament de grua	m / min	22.3 (12)					19 (14.5)
Pes total	kg	14300	16100	18900	20600	23200	27600	31000	34400
Màx. Carrega de rodes	KN	101	108	117	122	126	135	144	152
Ferrocarril recomanat	Model	43 kg / m
Potència total del motor	kw	15.5
Dimensió principal (mm)	Span (m)	10.5	13.5	16.5	19.5	22.5	25.5	28.5	31.5
Top de carril fins a grua	H	1800
Centre de carril per enganxar centre	H4	602/552
Distància de base de grua	W	4050					5000
Ample de la grua	B	5704			5882		5948
Distància del carril del carro	K	2000
Limitació esquerra del ganxo	S1	1050
Limitació limitada del ganxo	S2	1300

Capacitat	T	16 / 3.2
Span	m	10.5	13.5	16.5	19.5	22.5	25.5	28.5	31.5
Altura d'elevació	m / a	16m / 18m
Velocitat d'elevació	m / min	15.5
Velocitat de viatge del carro	m / min	20,5 (13)
Velocitat de desplaçament de grua	m / min	19 (14.5)					17 (14.5)
Pes total	kg	19100	20300	23400	26400	28800	33100	36300	39400
Màx. Carrega de rodes	KN	138	146	152	166	173	185	194	203
Ferrocarril recomanat	Model	43 kg / m
Potència total del motor	kw	23,9 (23,2)
Dimensió principal (mm)	Span (m)	10.5	13.5	16.5	19.5	22.5	25.5	28.5	31.5
Top de carril fins a grua	H	2043/2043
Centre de carril per enganxar centre	H4	860/780
Distància de base de grua	W	4000			4100		5000
Ample de la grua	B	5864			5928		6438
Distància del carril del carro	K	2000
Limitació esquerra del ganxo	S1 / S2	1040/1850
Limitació limitada del ganxo	S3 / S4	1500/2310

Capacitat	T	20/5
Span	m	10.5	13.5	16.5	19.5	22.5	25.5	28.5	31.5
Altura d'elevació	m / a	12m / 14m
Velocitat d'elevació	m / min	15.5
Velocitat de viatge del carro	m / min	20,5 (14,6)
Velocitat de desplaçament de grua	m / min	19 (14.5)					17 (14.5)
Pes total	kg	19900	21300	23500	27700	30300	34600	38300	41500
Màx. Carrega de rodes	KN	160	167	176	189	197	209	220	229
Ferrocarril recomanat	Model	43 kg / m
Potència total del motor	kw	25.7 (25)
Dimensió principal (mm)	Span (m)	10.5	13.5	16.5	19.5	22.5	25.5	28.5	31.5
Top de carril fins a grua	H	2045/2045
Centre de carril per enganxar centre	H4	858/858
Distància de base de grua	W	4000			4100		5000
Ample de la grua	B	5864			5928		6438
Distància del carril del carro	K	2000
Limitació esquerra del ganxo	S1 / S2	1030/1930
Limitació limitada del ganxo	S3 / S4	1420/2320

Capacitat	T	32/5
Span	m	10.5	13.5	16.5	19.5	22.5	25.5	28.5	31.5
Altura d'elevació	m / a	16m / 18m
Velocitat d'elevació	m / min	15.5
Velocitat de viatge del carro	m / min	20 (12.3)
Velocitat de desplaçament de grua	m / min	17 (14.5)					19.4 (14.5)
Pes total	kg	26900	28600	32100	35500	39800	44900	49200	52700
Màx. Carrega de rodes	KN	234	248	260	275	287	303	314	325
Ferrocarril recomanat	Model	43 kg / m
Potència total del motor	kw	42.2 (40.7)			43,6 (40,7)
Dimensió principal (mm)	Span (m)	10.5	13.5	16.5	19.5	22.5	25.5	28.5	31.5
Top de carril fins a grua	H	2230
Centre de carril per enganxar centre	H4	800
Distància de base de grua	W	4650			4700		5000
Ample de la grua	B	6478			6628		6928
Distància del carril del carro	K	2500
Limitació esquerra del ganxo	S1 / S2	1070/2050
Limitació limitada del ganxo	S3 / S4	1700/2680

Capacitat	T	50/10
Span	m	10.5	13.5	16.5	19.5	22.5	25.5	28.5	31.5
Altura d'elevació	m / a	12m / 16m
Velocitat d'elevació	m / min	15.5
Velocitat de viatge del carro	m / min	19.1 (15.3)
Velocitat de desplaçament de grua	m / min	19.4 (14.4)					19.3 (14.4)
Pes total	kg	35300	37800	42000	46100	50100	55600	59600	64900
Màx. Carrega de rodes	KN	333	354	373	385	404	421	434	450
Ferrocarril recomanat	Model	43 kg / m
Potència total del motor	kw	23,9 (23,2)
Dimensió principal (mm)	Span (m)	10.5	13.5	16.5	19.5	22.5	25.5	28.5	31.5
Top de carril fins a grua	H	2744			2750
Centre de carril per enganxar centre	H4	1020			1014
Distància de base de grua	W	4800					5000
Ample de la grua	B	6828			6858		7058
Distància del carril del carro	K	2500
Limitació esquerra del ganxo	S1 / S2	1005/2200
Limitació limitada del ganxo	S3 / S4	2000/3195

Capacitat	T	75/20
Span	m	13.5	16.5	19.5	22.5	25.5	28.5	31.5
Altura d'elevació	m / a	20/22
Velocitat d'elevació	m / min	1,86 / 4.2
Velocitat de viatge del carro	m / min	10
Velocitat de desplaçament de grua	m / min	15.4; (9.88)				15,7 (9,9)
Pes total	kg	26900	28600	32100	35500	39800	44900	49200
Màx. Carrega de rodes	KN	219	302	314	324	333	345	356
Ferrocarril recomanat	Model	43 kg / m
Dimensió principal (mm)	Span (m)	13.5	16.5	19.5	22.5	25.5	28.5	31.5
Top de carril fins a grua	H	3422	3422	3426	3430	3428	3432	3434
Centre de carril per enganxar centre	H4	1588	1588	1584	1580	1582	1578	1576
