Capacitat fins a 16 grues de sobrecàrrega única
- May 03, 2018 -

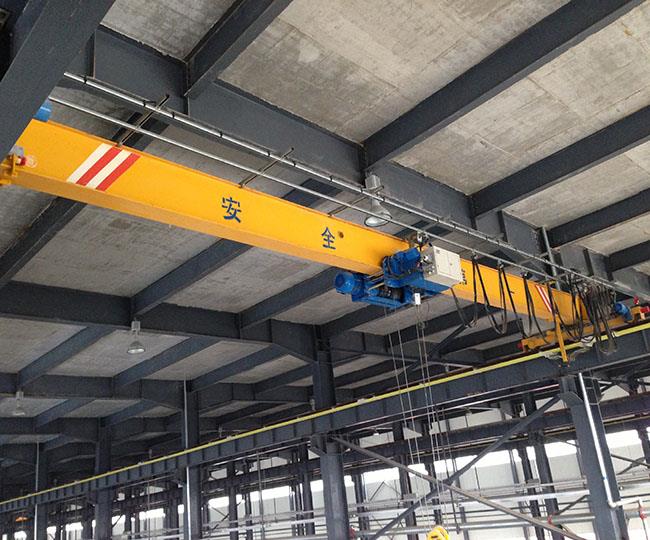

Informació bàsica timg.jpg


Nom: Capacitat fins a 16 grues de sobrecàrrega única

Model NO: LD

Altura d'elevació: fins a 20 m

Grup de funcions: A3-A5

Mètode de control: pendent / sense fil

Aplicació: Ús de la construcció, ús del taller, ús de l'àrea mineral

Tipus de rosca: corda de filferro

Font d'energia: elèctrica

Tipus de mudança: roda

Instal·lació: muntat

Tipus de grua de la torre: grua que viatja a l'aire lliure

Paquet de transport: caixa de fusta

Especificació: Capacitat: 2-10T, abast: 5-30M

Origen: Henan, Xina


Descripció del producte


Part 1: Descripció

Les grues de sobrecàrrega d'un sol model de tipus LD solen consistir en una sola construcció de gir. Aquestes poden ser construïdes amb bigues d'acer o tipus de girder de caixa de soldadura més rígida. Les grues de Girder són més típiques quan s'augmenta la capacitat de menys de 20T. Les grues d'elevació vertical LD són àmpliament utilitzades en el nostre camp industrial. S'aplica a la planta d'acer, Planta d'Hidroelèctrica, Magatzem, Taller, Línia de Producció, Botiga de Manteniment, Transport de Material, Equip de Muntatge, etc. Tenim equips estàndard complets i una àmplia gamma d'accessoris que s'adapten als requisits individuals.


Part 2: Configuració detallada:

1- Mecanisme d'elevació
- Polipast d'acoblament de cables monocarril o polidora de cadena com a opció: -localització de velocitat: individual o doble segons el requerit
- Velocitat del carretó: Senzill o Dual o Pas menys segons el requerit
- Alt rendiment amb preu més econòmic

Carretes de 2 cares
- carcassa de caixa tipus soldada rígida
- Disseny de mòduls
-el motor de jaula d'esquaix o el motor d'arrencada suau com a opció
- Velocitat de viatge: Senzill o Dual o Pas menys segons el requerit

3-Girder principal
- Caixa soldada rígida. Secció d'acer buit o resistent
- Disseny de mòduls
- Fabricat en acer Q235 o Q345
- Deflexió dissenyada1 / 750 d'extensió

4-Control
-control pendent independent que viatja per C-track
-o control sense fil com a opció
-o control de cabina com a opció

Part 5-elèctrica
-Potència de corrent (com a opció)
-Els panells de control són IP54 o IP44 depèn de l'ambient de treball.
-Els components es posicionen de manera amigable per a la seva manteniment, i tot el disseny proporciona una bona protecció
- Els cables de fong estan suspesos sobre saddles de cable, fixats en els carros de cable, corrent en una pista C galvanitzada.
-Més part elèctrica a la marca Schneider o Siemens

6-Pintura
-Protecció contra la corrosió a través de l'eliminació d'òxid mitjançant l'arrencada mecànica SA 2.5
- Primera capa de recobriment epoxi de 30 micres
- Segona capa de recobriment epoxy de 30 micres
- Tercera capa de recobriment de poliuretà de 40 micres
-Expressió de gran abast: al voltant de 100 micres
-Color: groc o taronja segons els requisits

7-Protecció segura
-Potència d'emergència desactivada
-protecció a la càrrega
protecció llarga
-Cross de viatge i protecció de viatge llargues
-trenyament de la protecció del viatge
-Protecció inversa del motor

Part 3: Esbós i dades tècniques


Capacitat (t) abast (m) pes total (G) càrrega de la roda màxima (kN) min càrrega de la roda (kN) H1 H2 H3 W B C1 C2
1 7.5 1,67 8.9 3.9 490 910 550 2000 2500 796 1274
8 1,72 9.1 4.0
8.5 1,77 9.2 4.1
9 1,81 9.4 4.3
9.5 1,86 9.5 4.4
10 1.91 9.7 4.5
10.5 1,96 9.8 4.6
11 1.95 9.8 4.6
11.5 2.00 10.0 4.7
12 2.05 10.1 4.8
12.5 2.09 10.2 4.9
13 2.14 10.4 5.0
13.5 2,19 10.5 5.2
14 2,24 10.6 5.3
14.5 2.43 11.1 5.8 955 595 2500 3000
15 2.48 11.3 5.9
15.5 2,53 11.4 6.0
16 2,58 11.5 6.1
16.5 2,63 11.7 6.3
17 2,66 11.7 6.3
17.5 2.85 12.2 6.8 530 970 650
18 2.90 12.4 6.9
18.5 2,96 12.5 7.1
19 3.01 12.7 7.2
19.5 3.02 12.7 7.2
20 3,20 13.1 7.7 580 700 3000 3500
20.5 3.26 13.3 7.8
21 3.32 13.4 8.0
21.5 3.37 13.6 8.1
22 3.43 13.7 8.2
22.5 3.49 13.9 8.4
23 4.07 15.3 9.8 660 990 800 3500 4000
23.5 4.13 15.5 10.0
24 4,20 15.7 10.2
24.5 4.26 15.8 10.3
25 4,32 16.0 10.5
25.5 4,39 16.2 10.6
26 5,35 18.6 13.0 745 1010 900 4000 4500
26.5 5.43 18.8 13.2
27 5.52 19.0 13.5
27.5 5,60 19.2 13.7
28 5,68 19.4 13.9
28.5 5,76 19.6 14.1
Capacitat (t) abast (m) pes total (G) càrrega de la roda màxima (kN) min càrrega de la roda (kN) H1 H2 H3 W B C1 C2
2 7.5 1,79 13.8 4.1 490 1080 550 2000 2500 871 1274
8 1,84 14.0 4.2
8.5 1,88 14.1 4.3
9 1.93 14.3 4.4
9.5 1,98 14.5 4.5
10 2.03 14.7 4.6
10.5 2.07 14.8 4.7
11 2.12 15.0 4.8
11.5 2,25 15.4 5.1 1125 595
12 2.30 15.5 5.3
12.5 2,35 15.7 5.4
13 2,40 15.8 5.5
13.5 2,45 16.0 5.6
14 2,50 16.1 5.8
14.5 2,62 16.5 6.1 580 1140 700 2500 3000
15 2.68 16.6 6.2
15.5 2,74 16.8 6.3
16 2,79 17.0 6.5
16.5 2.85 17.1 6.6
17 2.91 17.3 6.8
17.5 3.23 18.1 7.6 660 1160 800
18 3.30 18.3 7.7
18.5 3.36 18.5 7.9
19 3.42 18.6 8.0
19.5 3.49 18.8 8.2
20 4.09 20.3 9.7 785 1135 900 3000 3500
20.5 4.17 20.5 9.9
21 4.24 20.7 10.1
21.5 4,32 20.9 10.3
22 4,40 21.1 10.5
22.5 4,47 21.3 10.7
23 5.31 23.4 12.7 820 1200 1000 3500 4000
23.5 5,40 23.7 13.0
24 5.49 23.9 13.2
24.5 5.57 24.1 13.4
25 5,66 24.3 13.6
25.5 5,75 24.6 13.8
26 6,40 26.2 15.5 875 1250 1100 4000 4500
26.5 6.50 26.5 15.7
27 6,60 26.7 16.0
27.5 6,69 27.0 16.2
28 6,79 27.2 16.4
28.5 6,89 27.5 16.7
Capacitat (t) abast (m) pes total (G) càrrega de la roda màxima (kN) min càrrega de la roda (kN) H1 H2 H3 W B C1 C2
3 7.5 1.93 18.9 4.2 530 1255 650 2000 2500 818.5 1291
8 1,98 19.1 4.3
8.5 2.03 19.4 4.4
9 2.09 19.6 4.5
9.5 2.14 19.8 4.7
10 2,20 20.0 4.8
10.5 2,25 20.2 4.9
11 2,31 20.4 5.0
11.5 2,41 20.7 5.3 580 700
12 2,47 20.9 5.4
12.5 2,53 21.1 5.6
13 2,59 21.3 5.7
13.5 2,64 21.5 5.9
14 2,70 21.7 6.0
14.5 3.02 22.5 6.8 660 1275 800 2500 3000
15 3.08 22.7 6.9
15.5 3.14 22.9 7.1
16 3.21 23.1 7.2
16.5 3.27 23.2 7.4
17 3.34 23.4 7.6
17.5 3.84 24.7 8.8 745 1290 900
18 3.91 24.9 9.0
18.5 3.99 25.1 9.2
19 4.06 25.3 9.4
19.5 4.14 25.5 9.6
20 4,92 27.5 11.5 820 1315 1100 3000 3500
20.5 5.01 27.7 11.7
21 5.09 28.0 11.9
21.5 5.18 28.2 12.2
22 5.27 28.4 12.4
22.5 5.36 28.7 12.6
23 5.71 29.6 13.5 875 1360 3500 4000
23.5 5,80 29.8 13.7
24 5,89 30.0 13.9
24.5 5,99 30.3 14.2
25 6.08 30.5 14.4
25.5 6.17 30.8 14.6
26 7,97 35.3 19.1 925 1660 1200 4000 4500
26.5 8.09 35.6 19.4
27 8.22 35.9 19.7
27.5 8.34 36.2 20.0
28 8,46 36.6 20.3
28.5 8.59 36.9 20.7
Capacitat (t) abast (m) pes total (G) càrrega de la roda màxima (kN) min càrrega de la roda (kN) H1 H2 H3 W B C1 C2
5 7.5 2,20 28.7 4.6 580 1460 720 2000 2500 841.5 1310
8 2,27 29.0 4.7
8.5 2.33 29.3 4.9
9 2,40 29.7 5.0
9.5 2,46 30.0 5.2
10 2,53 30.2 5.3
10.5 2,59 30.5 5.5
11 2,66 30.8 5.6
11.5 2.91 31.5 6.3 660 800
12 2.98 31.8 6.4
12.5 3.05 32.0 6.6
13 3.12 32.3 6.8
13.5 3,20 32.5 6.9
14 3.27 32.8 7.1
14.5 3.52 33.5 7.7 745 1540 900 2500 3000
15 3.60 33.7 7.9
15.5 3.68 33.9 8.1
16 3,75 34.2 8.3
16.5 3.83 34.4 8.5
17 3,90 34.6 8.7
17.5 4,41 35.9 9.9 820 1500 1000
18 4,50 36.2 10.2
18.5 4.59 36.5 10.4
19 4.68 36.7 10.6
19.5 4.76 37.0 10.8
20 5.23 38.2 12.0 875 1545 1100 3000 3500
20.5 5.33 38.4 12.2
21 5,42 38.7 12.4
21.5 5.51 38.9 12.7
22 5,60 39.2 12.9
22.5 5.70 39.5 13.1
23 7.08 42.9 16.6 925 1595 1200 3500 4000
23.5 7,20 43.2 16.9
24 7,32 43.6 17.2
24.5 7,43 43.9 17.4
25 7.55 44.2 17.7
25.5 7,67 44.5 18.0
26 9.01 47.9 21.4 1015 1670 1300 4000 4500
26.5 9.16 48.3 21.7
27 9.30 48.6 22.1
27.5 9.44 49.0 22.5
28 9.58 49.4 22.8
28.5 9,72 49.7 23.2
Capacitat (t) abast (m) pes total (G) càrrega de la roda màxima (kN) min càrrega de la roda (kN) H1 H2 H3 W B C1 C2
10 7.5 3.26 51.3 6.1 720 1850 900 2000 2500 1293 1893
8 3.34 52.1 6.3
8.5 3.43 52.9 6.5
9 3.51 53.5 6.6
9.5 3.59 54.2 6.8
10 3,67 54.8 7.0
10.5 3,76 55.3 7.2
11 3.84 55.8 7.3
11.5 4.05 56.6 7.9 820 1850 1000
12 4.14 57.1 8.1
12.5 4,22 57.6 8.3
13 4,31 58.0 8.5
13.5 4,40 58.4 8.7
14 4.49 58.8 8.9
14.5 4,80 59.8 9.6 875 1900 1100 2500 3000
15 4,89 60.2 9.8
15.5 4,98 60.6 10.1
16 5.07 60.9 10.3
16.5 5.17 61.3 10.5
17 5.26 61.7 10.7
17.5 5.53 62.5 11.4 1940 1140
18 5,63 62.8 11.6
18.5 5,73 63.2 11.9
19 5,83 63.5 12.1
19.5 5,92 63.9 12.3
20 6,89 66.4 14.8 925 2000 1250 3000 3500
20.5 7.01 66.8 15.0
21 7.12 67.1 15.3
21.5 7.24 67.5 15.6
22 7.36 67.9 15.9
22.5 7.48 68.2 16.2
23 8,96 72 19.9 1100 1920 1350 3500 4000
23.5 9.11 72.5 20.3
24 9.26 72.9 20.6
24.5 9.41 73.3 21.0
25 9.56 73.8 21.4
25.5 9,71 74.2 21.7
26 13.09 82.7 30.2 1200 1450 4000 4700
26.5 13.29 83.3 30.7
27 13.48 83.8 31.2
27.5 13.67 84.3 31.6
28 13.86 84.8 32.1
28.5 14.05 85.4 32.6
Capacitat (t) abast (m) pes total (G) càrrega de la roda màxima (kN) min càrrega de la roda (kN) H1 H2 H3 W B C1 C2
16 7.5 3.64 77.2 7.0 820 2480 1000 2000 2500 1293 1893
8 3.74 78.3 7.2
8.5 3.84 79.4 7.4
9 3.94 80.4 7.6
9.5 4.04 81.3 7.9
10 4.14 82.1 8.1
10.5 4.24 82.9 8.3
11 4,34 83.6 8.5
11.5 4.55 84.6 9.0 875 2525 1100
12 4,66 85.2 9.3
12.5 4.76 85.9 9.5
13 4,87 86.5 9.8
13.5 4,97 87.1 10.0
14 5.08 87.6 10.3
14.5 5,93 90.0 12.4 975 1200 2500 3000
15 6.06 90.6 12.7
15.5 6.18 91.1 13.0
16 6.31 91.7 13.3
16.5 6.43 92.2 13.6
17 6.56 92.7 13.9
17.5 7.19 94.5 15.5 1075 1300
18 7.33 95.0 15.8
18.5 7.47 95.5 16.1
19 7,61 96.0 16.5
19.5 7,75 96.5 16.8
20 8.56 98.7 18.9 1130 2570 1400 3000 3500
20.5 8,72 99.2 19.2
21 8,87 99.7 19.6
21.5 9.03 100.2 20.0
22 9.18 100.8 20.4
22.5 9.34 101.3 20.8
23 12.41 109.0 28.4 1280 1550 3500 4000
23.5 12.61 109.6 28.9
24 12.81 110.2 29.4
24.5 13.02 110.9 30.0
25 13.22 111.5 30.5
25.5 13.43 112.0 31.0
26 14.34 114.4 33.2 1300 2600 1600 4000 4700
26.5 14.55 115.0 33.8
27 14.77 115.6 34.3
27.5 14.98 116.3 34.8
28 15.20 116.9 35.4
28.5 15.42 117.5 35.9
Capacitat (t) abast (m) pes total (G) càrrega de la roda màxima (kN) min càrrega de la roda (kN) H1 H2 H3 W B C1 C2
20 7.5 5,45 97.9 10.2 900 2450 1050 2000 2700 1394 1933
8 5.58 99.5 10.5
8.5 5.70 101.0 10.7
9 5,83 102.3 11.0
9.5 5,96 103.5 11.3
10 6.09 104.6 11.6
10.5 6.22 105.7 11.8
11 6.35 106.6 12.1
11.5 6,99 108.8 13.7 970 2480 1150
12 7.15 109.8 14.0
12.5 7.30 110.7 14.4
13 7,45 111.5 14.7
13.5 7,60 112.3 15.1
14 7,76 113.1 15.5
14.5 8,67 115.8 17.7 1050 2530 1280 2500 3200
15 8,85 116.6 18.1
15.5 9.02 117.3 18.6
16 9,20 118.1 19.0
16.5 9.37 118.8 19.4
17 9.55 119.5 19.8
17.5 10.50 122.2 22.2 1130 2560 1390
18 10.70 122.9 22.7
18.5 10.89 123.6 23.1
19 11.09 124.3 23.6
19.5 11.28 125.0 24.1
20 12.02 127.0 25.9 1200 2600 1500 3000 3700
20.5 12.23 127.7 26.4
21 12.44 128.4 26.9
21.5 12.64 129.1 27.4
22 12.85 129.8 27.9
22.5 12.96 130.5 28.5
23 13.88 132.7 30.5 1300 1600 3500 4200
23.5 14.10 133.4 31.0
24 14.31 134.0 31.6
24.5 14.52 134.78 32.1
25 14.74 135.4 32.6
25.5 14.96 135.6 33.1
